MagicBOLT Online

Broschüre der MagicBOLT Software



MagicBOLT Flyer
Vorstellung der Auswertung mit
MagicBOLT
am Beispiel 5 der VDI 2230 Richtlinie

Auswertung des Beispiel 5 der VDI2230 Richtline
Vortrag auf der
3DS Conference 2019
in Darmstadt.

Vortrag auf der 3DS Conference 2019

MagicBOLT for SpaceClaim

Auswählen der Schraubenbereiche
Automatisches Suchen der Schraubenbohrungen
Erstellen der Schraubengeometrie nach Norm

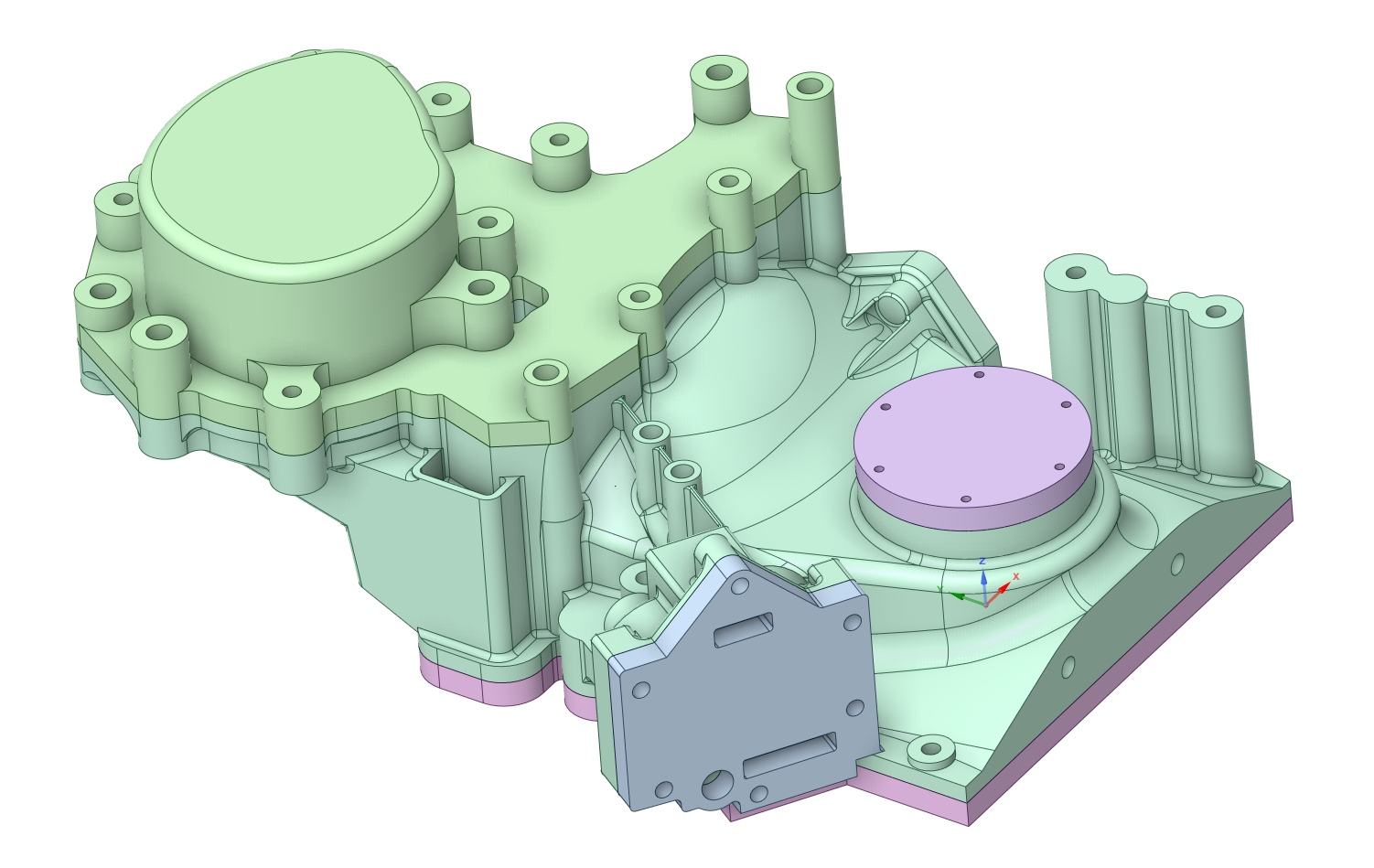

Spaceclaim MagicBOLT (Oilpump)
Automatisches Suchen der Schraubenbohrungen
Erstellen der Schraubengeometrie nach Norm
Individuelles modifizieren bestehender Schrauben
Schrauben mit Unterlegscheiben
Spaceclaim MagicBOLT (Roboterarm)
Automatisches Suchen der Schraubenbohrungen
unter Berücksichtigung unterschiedlicher
Schraubenlängen und Verschraubungspartner.

Spaceclaim MagicBOLT (Cover)
Automatisches Suchen der Schraubenbohrungen
Erstellen der Schraubengeometrie nach Norm
Schrauben mit Unterlegscheiben

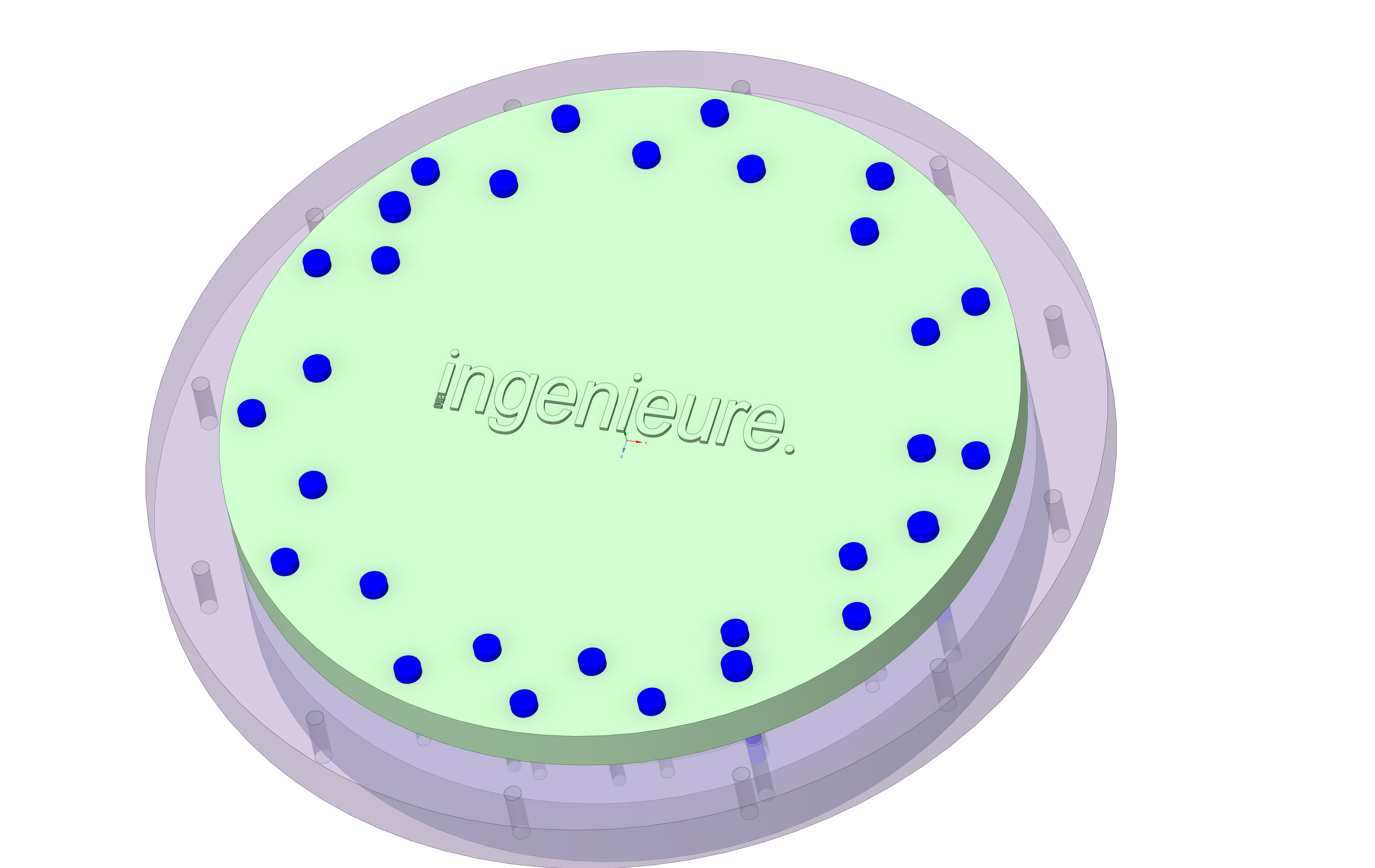

Spaceclaim MagicBOLT (Compressor)
Automatisches Suchen der Schraubenbohrungen
unter Berücksichtigung unterschiedlicher
Schraubenlängen und Verschraubungspartner.

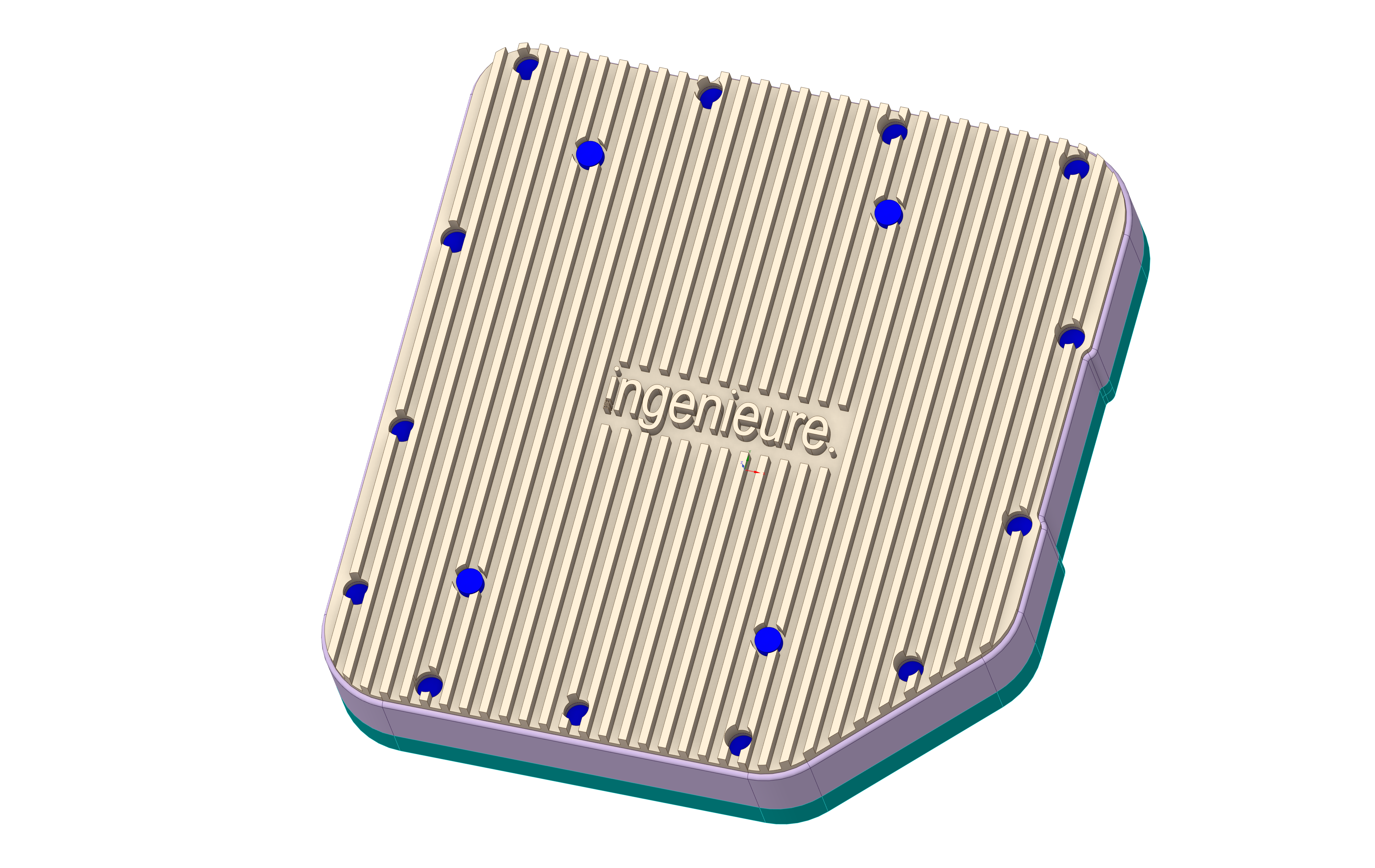

Spaceclaim MagicBOLT (Oil Pan)
Schraubenmodellierung nach VDI 2230 Typ 2
Schraubenpositionierung
Schraubendefinition (Ø,L)
Schraubenerstellung

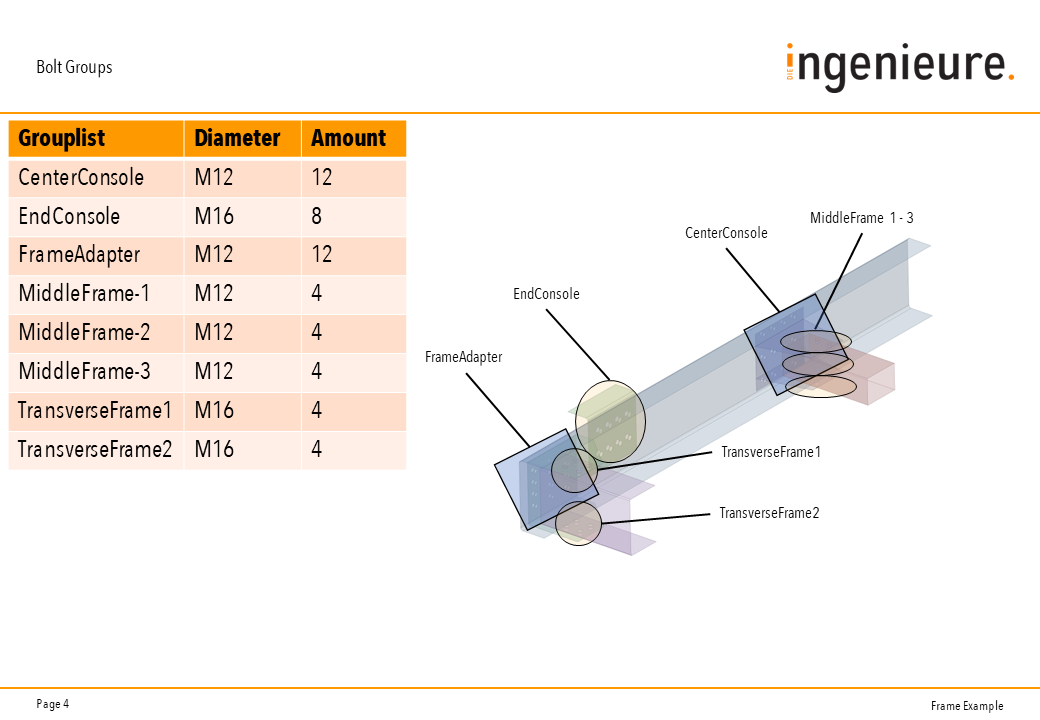

Spaceclaim MagicBOLT (Truck Frame | VDI 2230 Typ 2)

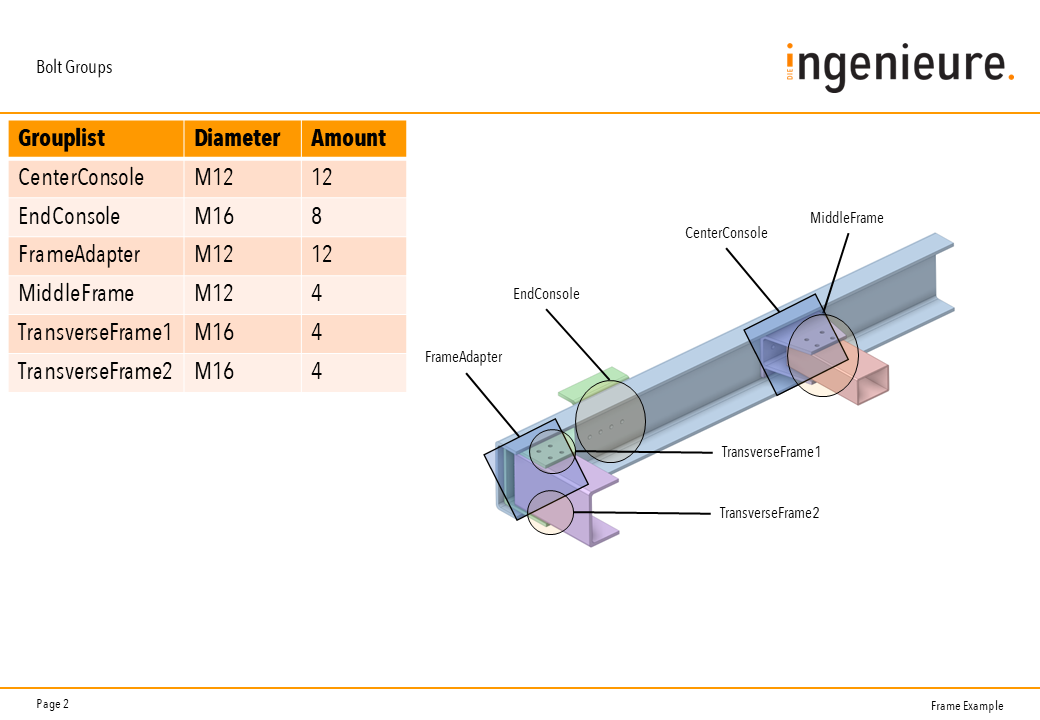

Schraubenmodellierung nach VDI 2230 Typ 3
Schraubenpositionierung
Schraubendefinition (Ø,L)
Schraubenerstellung
Spaceclaim MagicBOLT (Truck Frame I | VDI 2230 Typ 3)

MagicBOLT for Ansys

Einbinden der Schrauben (VDI 2230 Typ 3)
Autom. Netzerstellung
Autom. Kontaktgenerierung
Autom. Vorspannung
Ansys Mechanical MagicBOLT (Truck Frame II | VDI 2230 Typ 3)

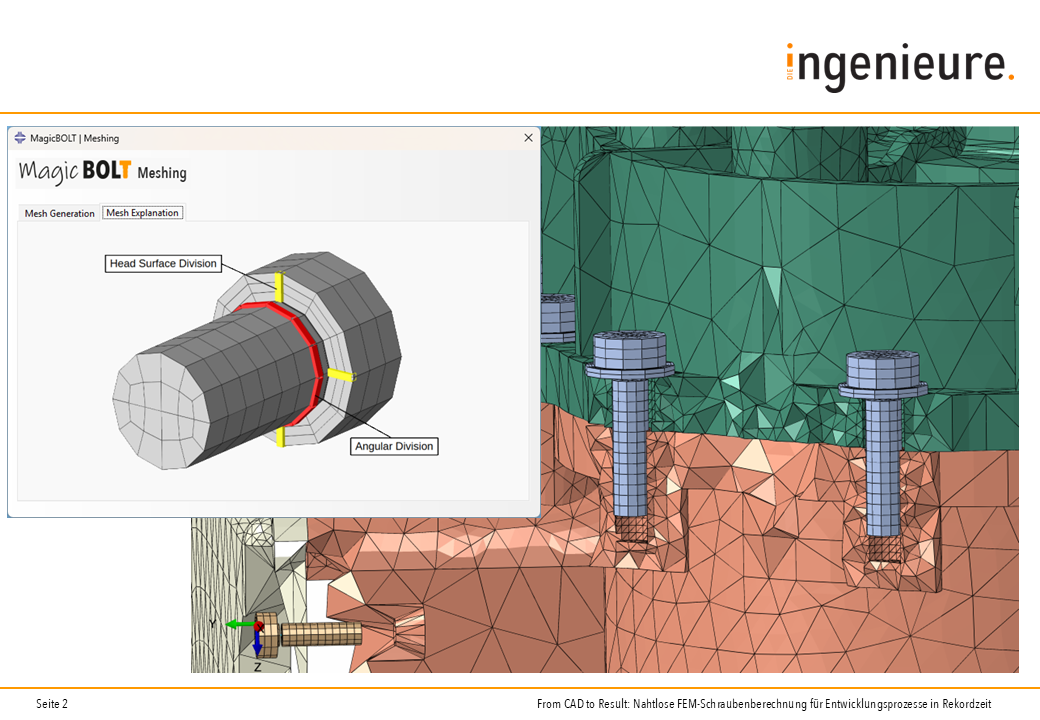

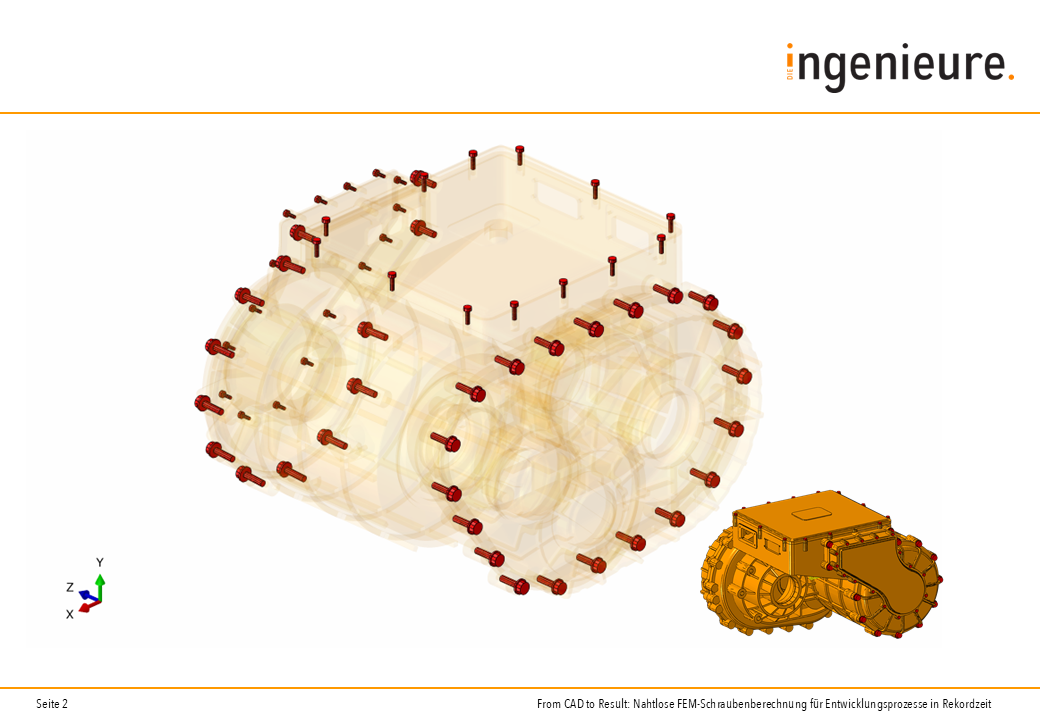

MagicBOLT for abaqus CAE

Automatisches:
Erzeugen der Pretensionsection
Erzeugen der Ausgabegrößen
Vorspannen der Schrauben nach VDI 2230
Abaqus CAE Behälterbeispiel
Erstellen der Schraubengeometrie nach Norm für CAE
(Sehr frühes Stadium der MagicBOLT Software)


Spaceclaim MagicBOLT (Roboterarm)
